Curval
Popis

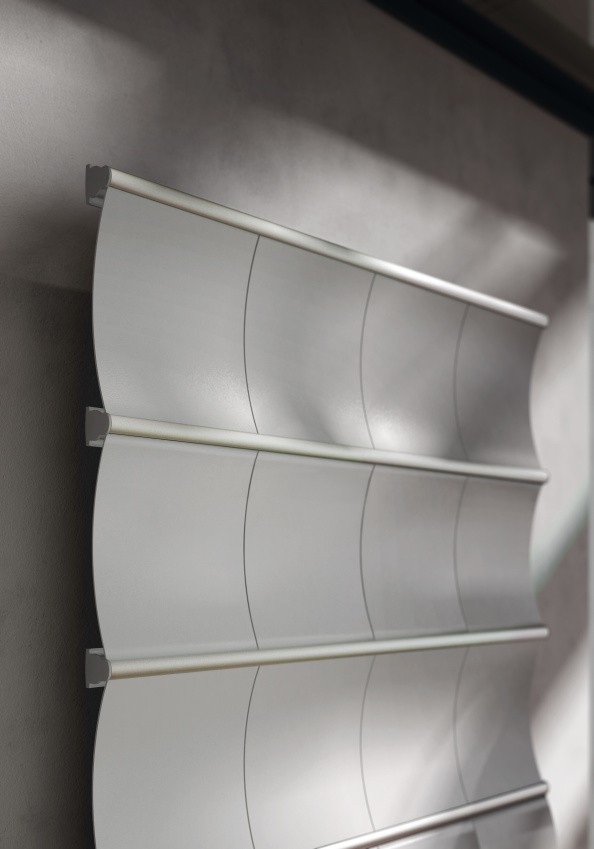

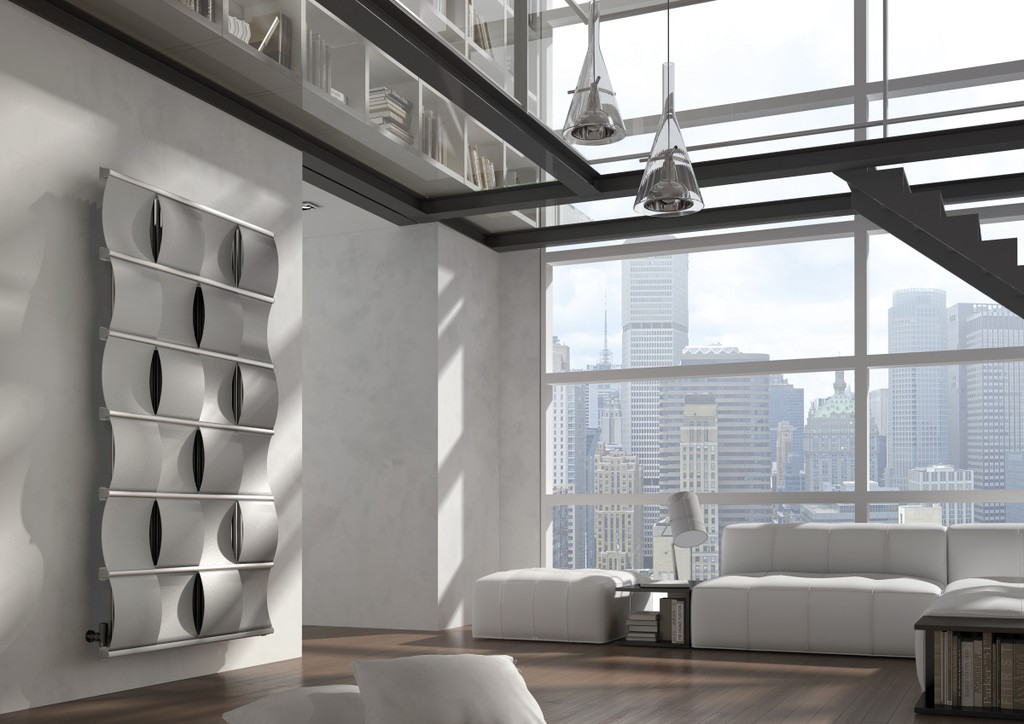

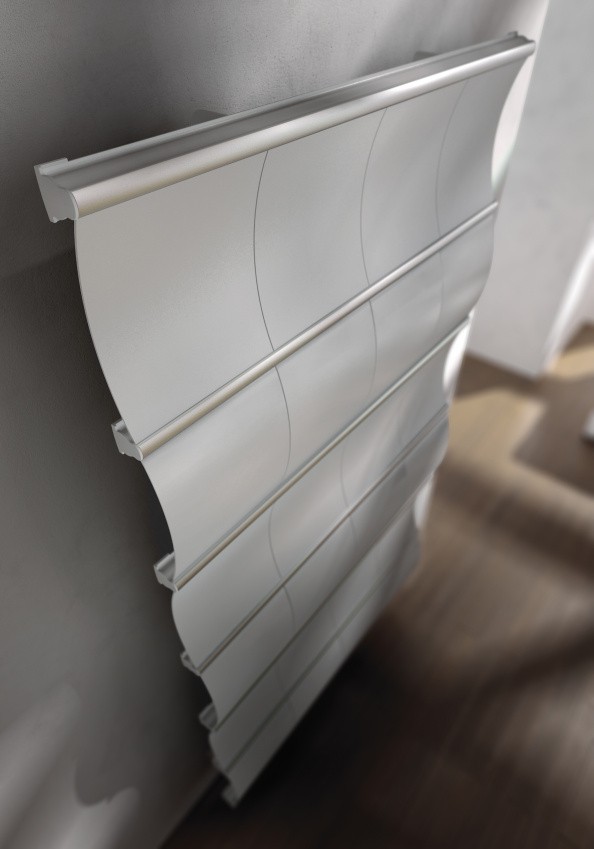

Spolupráce s milánským designovým polytechnickým centrem přinesla spoustu ovoce a jedním z nich je i designové těleso CURVAL. Tato otopná plocha je dokonalým spojením designu a svobody. Jednoduchým gestem můžete panely přeskupit a vytvářet tak nové vzory a křivky otopného panelu.
Technická specifikace
- otpný teplovodní panel z kompozitu
- 1/2” připojení s vnitřním závitem
- svislé potrubí o průměru 18mm
- vodorovné potrubí o průměru 30mm
- maximální pracovní tlak 8 bar
- maximální pracovní teplota 95°C
- uvedené ceny jsou informativní, pro aktuální ceny je nutné zaslat poptávku
Obsah balení
- Sada pro připojení k měděnému potrubí o průměrech (10, 12 a 15mm) a vícevrstvých trubek (14 x 2 mm a 16 x 2 mm)
- Upevňovací systém na stěnu panelu CURVAL
- Odvzdušňovací ventil
- Hydraulická armatura pro připojení
Prohlédněte si vzorník barev a vyberte si barvu podle Vaší představivosti.
Technická data
| Model | Objednací kód | Hloubka (mm) | Výška (mm) | Šířka (mm) | Rozteč (mm) | Hmotnost | Objem | Výkon 75/65°C | Výkon 70/50°C | Výkon 55/45°C | Exp. n | Cena bez DPH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CURVAL | CV VGAGAGAB4 | 107 | 1820 | 509 | 395 | 21,0Kg | 3,6l | 600 W | 461 | 328 | 1,181 | 30 183 |
| CURVAL | CV VGBGAGAB4 | 107 | 1820 | 759 | 633 | 33,5Kg | 6,3l | 1054 W | 790 | 544 | 1,294 | 38 131 |
| CURVAL | CV VGCGAGAB4 | 107 | 1820 | 1009 | 905 | 46,5Kg | 9,4l | 1450 W | 1085 | 746 | 1,300 | 43 011 |
| CURVAL | CV OPDGAGAB4 | 107 | 759 | 1230 | 1013 | 23,0Kg | 4,5l | 856 W | 657 | 467 | 1,185 | 30 537 |
Cena je stanovena pro barevnou sérii Special.
(*) Vzhledem k vysokému výkonu designový těles CURVAL, je nejvhodnější jejich použití u nízkoteplotních systémů. Nízkoteplotní systémy mají ∆t do 30°C.
Pro jiná ∆t než 50°C použijte tento vzorec: Q=Qn (∆t / 50)n
