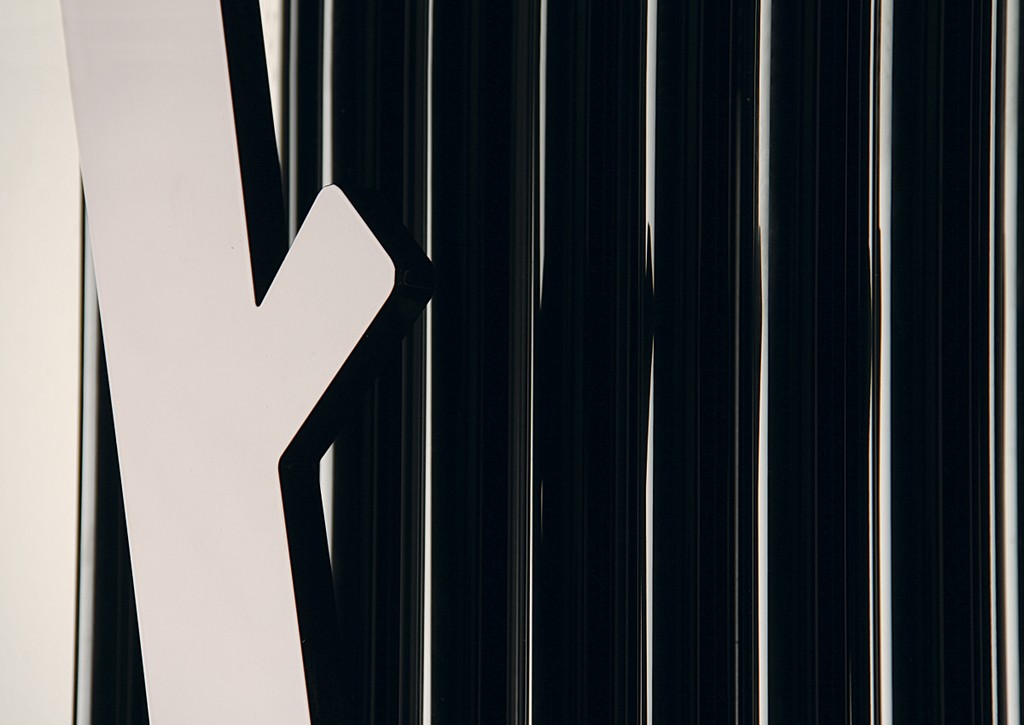

Tesi My Way

Tesi My Way

Technická specifikace

  • potrubí o průměru 25mm z ocelového lisovaného plechu
  • připojení z ocelového lisovaného plechu
  • délka mezi jednotlivými články je 45mm
  • zátky 1"1/4 G opatřeny na spodní i horní straně tělesa
  • maximální pracovní tlak 8 bar
  • maximální pracovní teplota 95°C
  • uvedené ceny jsou informativní, pro aktuální ceny je nutné zaslat poptávku

Obsah balení:

  • Úchyty pro upevnění na stěnu ( v barvě tělesa)
  • Ventil a šroubnení ( v barvě tělesa)

Těleso TESI obsahuje v balení připojovací ventil a šroubení.

Icons

Prohlédněte si vzorník barev a vyberte si barvu podle Vaší představivosti.

Technická data

Model 2 Objednací kód Hloubka (mm) Výška (mm) Šířka (mm) Rozteč (mm) Hmotnost Objem Výkon 75/65°C Výkon 70/50°C Výkon 55/45°C Exp. n Cena Galileo Cena Leonardo Cena Michelangelo
1800/8 RW21800 08xyz 146 2054 404 1735 22,3Kg 13,9l 994 W 739 504 1,329 19 367 25 598 31 661
1800/10 RW21800 10xyz 146 2054 494 1735 27,1Kg 17,4l 1243 W 924 630 1,329 20 209 26 945 35 534
1800/12 RW21800 12xyz 146 2054 584 1735 32,0Kg 20,9l 1492 W 1109 756 1,329 21 220 27 619 38 397
2000/8 RW22000 08xyz 146 2054 404 1935 24,4Kg 15,2l 1112 W 828 567 1,319 19 535 26 272 31 998
2000/10 RW22000 10xyz 146 2054 494 1935 29,7Kg 19,0l 1390 W 1036 709 1,319 21 220 27 451 37 387
2000/12 RW22000 12xyz 146 2054 584 1935 35,2Kg 22,9l 1668 W 1243 850 1,319 21 556 28 461 38 903
Model 3 Objednací kód Hloubka (mm) Výška (mm) Šířka (mm) Rozteč (mm) Hmotnost Objem Výkon 75/65°C Výkon 70/50°C Výkon 55/45°C Exp. n Cena Galileo Cena Leonardo Cena Michelangelo
1800/8 RW31800 08xyz 184 2054 404 1735 31,4Kg 20,3l 1351 W 1005 687 1,325 20 209 26 777 32 671
1800/10 RW31800 10xyz 184 2054 494 1735 38,4Kg 25,3l 1689 W 1257 858 1,325 21 556 28 461 36 713
1800/12 RW31800 12xyz 184 2054 584 1735 45,5Kg 30,4l 2027 W 1508 1030 1,325 22 735 29 303 39 913
2000/8 RW32000 08xyz 184 2054 404 1935 34,7Kg 22,2l 1497 W 1116 764 1,318 20 546 27 619 33 008
2000/10 RW32000 10xyz 184 2054 494 1935 42,3Kg 27,8l 1872 W 1395 955 1,318 21 893 29 303 37 050
2000/12 RW32000 12xyz 184 2054 584 1935 50,2Kg 33,4l 2247 W 1674 1146 1,318 23 072 30 482 40 250

(*) Vzhledem k vysokému výkonu těles TESI My Way, je nejvhodnější jejich použití u nízkoteplotních systémů. Nízkoteplotní systémy mají ∆t do 30°C.
Pro jiná ∆t než 50°C použijte tento vzorec: Q=Qn (∆t / 50)n
